概述

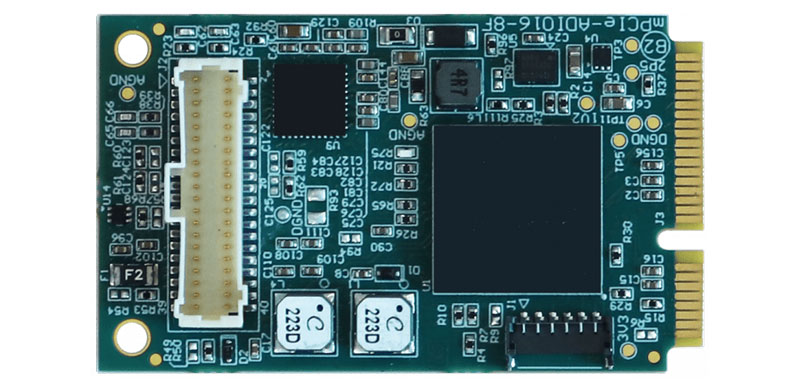

mPCIe-ADIO16-8F是一款16位分辨率的模数/数模转换板卡，配备1个1MHz模数转换器，ADC可多路复用8个单端或4个差分模拟输入。各通道可通过软件独立配置，支持8种不同的输入量程。此外，板卡还提供4路模拟输出，覆盖单极性和双极性5V、10V量程以及±2.5V量程，功能配置完备。16个灵活数字I/O接口，十六位数字输入/输出配置为9个“I/O组”，每组可设为输入或输出。第0-7位构成一组，而第8-15位可单独配置为输入/输出模式。数字输入实现多种“替代功能”，包括ADC或DAC的外部触发。mPCIe-ADIO16-8F数据采集模块小巧，功能强大，可用于不同场合，如嵌入式设备监控系统、基于PC的精密便携式环境测量仪器、移动数据采集终端、仪器仪表、多通道数据采集和系统监控、自动测试设备、过程控制和工业自动化、电力线监控等系统。

PC接口

• M.2 2260/2280 with B / M key1.2

模拟量输入 /Analog Inputs

• ADC类型：逐次逼近 /ADC Type: Successive Approximation
• 分辨率：16位 /Resolution: 16-bit
• 采样率：1MHz /Sampling Rate: 1M samples/second aggregate
• 通道数量：8单端或4差分（软件可选） /8 Single Ended or 4 Differential (software selectable)
• 电压采集范围：±12、±10、±5、±2.5、±1.25、±0.625、±0.3125V，具有0、±5.12、±7.68、±8.96、±9.60、±9.92V共模抑制（每通道软件选择）
• 电流值：4-20mA或10-50mA（出厂可选项）
• 精度：0.094%满量程（FS）未校准，0.0015%FS校准（为获得最佳精度，建议进行系统校准）
• 积分非线性误差：±0.6 LSB至±1.5 LSB，具体取决于增益
• 无缺失代码：16位 /No Missing Codes: 16 bits
• 输入阻抗：>500MΩ /Input Impedance: >500MΩ
• 过电压保护：通过2KΩ进行限流 /Overvoltage Protection: Current limiting through 2KΩ
• 串扰：-120dB@10kHz /Crosstalk: -120dB @ 10kHz

模拟量输出 /Analog Outputs

• 通道数量：4通道 /Number: 4
• 类型：单端 /Type: Single-Ended
• 分辨率：16位 /Resolution: 16-bit
• 单极范围：0-5V、0-10V（出厂选项） /Unipolar Ranges: 0-5V, 0-10V (factory option)
• 双极范围：±2.5V、±5V、±10V（出厂默认）/Bipolar Ranges: ±2.5V, ±5V, ±10V (default)
• 稳定时间：典型值为20µs，±10V，至±1 LSB /Settling Time: 20 µs typical, ±10V, to ±1 LSB
• 转换速率：5V/µs /Slew Rate: 5V / µs
• 波形更新率：1 MSPS÷DAC流媒体数量（仅限FDS型号）
• 输出电流：每通道±10mA /Output Current: ±10mA per channel

数字量输入/输出 /Digital Inputs/Outputs

• 通道数量：16个8位I/O组和8个1位I/O组，每个软件可配置为输入或输出
• 输入电压 /Input voltage

逻辑低：0V至0.8V /Logic low: 0V to 0.8V

逻辑高：2V至5V /Logic high: 2V to 5V

• 输入电流：±20µA（最大） /Input current: ±20µA (max)
• 输出电压 /Output voltage

逻辑低：0V至0.55V /Logic low: 0V to 0.55V

逻辑高：2V至5V /Logic high: 2V to 5V

• 输出电流 /Output current

逻辑低：逻辑低：24mA（最大） /Logic low: 24mA sink (max)

逻辑高：逻辑高：24mA 电源（最大） /Logic high: 24mA source (max)

环境参数 /Environmental

• 温度 /Temperature

工作温度：0°C至70°C（订购后缀-T选项，工业温度-40°C至+85°C）

储存温度：-40°C至105°C /Storage: -40°C to 105°C

• 湿度：5%至95%，不凝结 /Humidity: 5% to 95%, non-condensing
• 工作电压：+3.3VDC@300ma（典型） /Power required: +3.3VDC @ 300ma (typical)

物理参数 /Physical

• 重量：5.8克（外加22.2克电缆） /Weight:5.8 grams (plus 22.2g for the cable)
• 长度：80mm，可分离缩短至60mm /Length:80mm with breakaway to shorten to 60mm
• 宽度：22mm /Width: 22mm

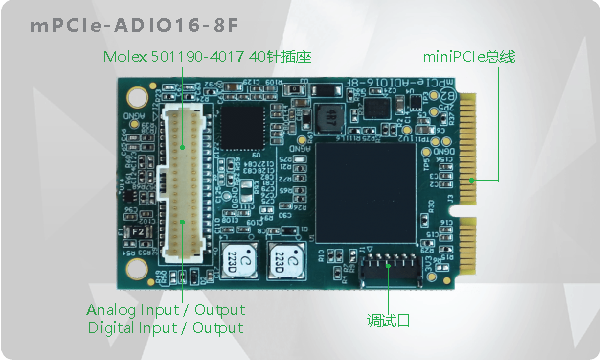

• 连接器 /I/O connector

板端焊接：Molex 501190-4017 40针，带锁扣功能

配套接头型号: Molex 501189-4010

可选配套电缆：公头，D-Sub微型，37针

可选配套电缆：母头，D-Sub微型，37芯

• 本产品的设计完全符合CE要求 /Compliance with CE requirements

板卡功能框图

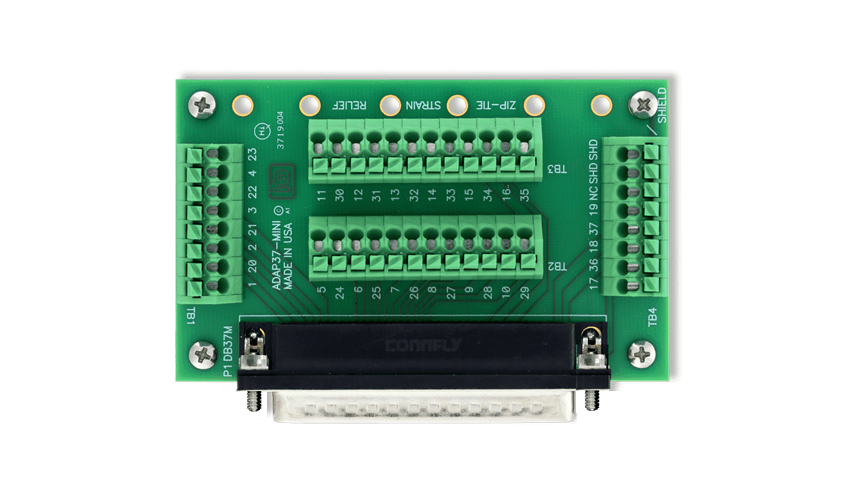

配件：端子板 ADAP37F-MINI

软件支持

该卡支持在大多数操作系统中使用，并包含一个免费的Linux和Windows兼容软件包。此包包含Visual Basic、Delphi和Visual C++for Windows中的示例程序和源代码。还提供了Windows中的图形设置程序。Linux支持包括安装文件和基本示例，用于通过开源内核驱动程序从用户级别进行编程。第三方支持包括可从最流行的应用程序使用的Windows标准DLL接口。嵌入式操作系统支持包括物联网在内的Windows操作系统系列。同时可为用户提供最终的实时过程监控和控制解决方案，并提供VxWorks驱动程序及库文件。

应用场合

• 光网络 /Optical Networking
• 仪器仪表 /Instrumentation
• 多通道数据采集和系统监控 /Multichannel Data Acquisition and system monitoring
• 自动测试设备 /Automatic Test Equipment
• 过程控制和工业自动化 /Process Control and Industrial Automation
• 电力线路监控系统 /Power line monitoring system
