车载通用显示器

通用显示器是是集操作、显示为一体的智能操控终端设备。主要完成人机交互、数据交换、信息处理、信息显示等功能。通用显示器采用前装式嵌入过壁安装方式,应遵循可靠性、维修性、安全性、测试性、保障性、环境适应性及电磁兼容性设计原则,确保设备可靠;应严格贯彻执行有关GB、GJB等技术要求。

显示器在设计时遵循模块化设计,便于测试、调试、安装及维修

---

车载通用显示器系统组成

● 加固显示屏:采用10.4 ~ 18.5吋液晶显示屏,分辨率达1920*1080,且向下兼容,外部贴合高透光率的屏蔽丝网加热玻璃

● 功能按键:采用硅橡胶按键,在保证按键手感的同时达到防水防尘的效果

● 串口模块:串口指令接收及按键键值的采集和输出,RS422通信接口

● 信号处理模块:主要处理VGA的视频信号、显示屏驱动和背光控制等

● 电源模块:将车载电源隔离后转换成系统各模块的工作电源,进行分配,支持宽压输入(DC9-36V),支持反接保护功能

● 音频模块:通过简单的串口指令完成播放指定的音频文件

● 结构设计:满足防水防尘、电磁屏蔽、抗振动、冲击设计;整机良好散热

● 接口设计:采用通用航插连接,满足连接可靠,线缆更换维修方便

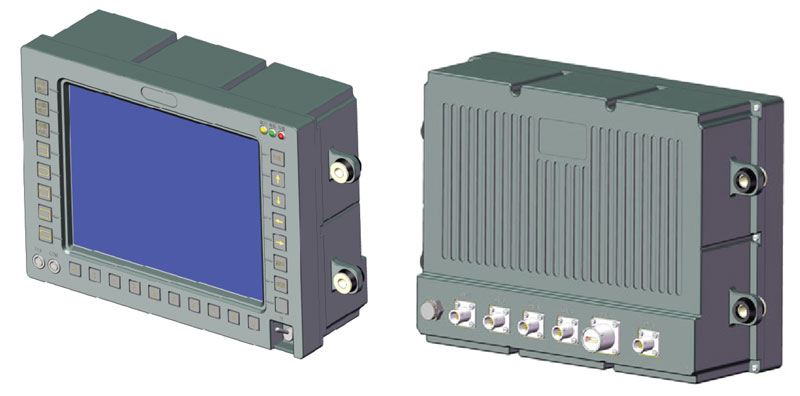

外观接口

---

应用领域

● 国防安全和军事工程

● 车载显控系统

● 车载视频采集系统
